位移传感器处理信号的原理

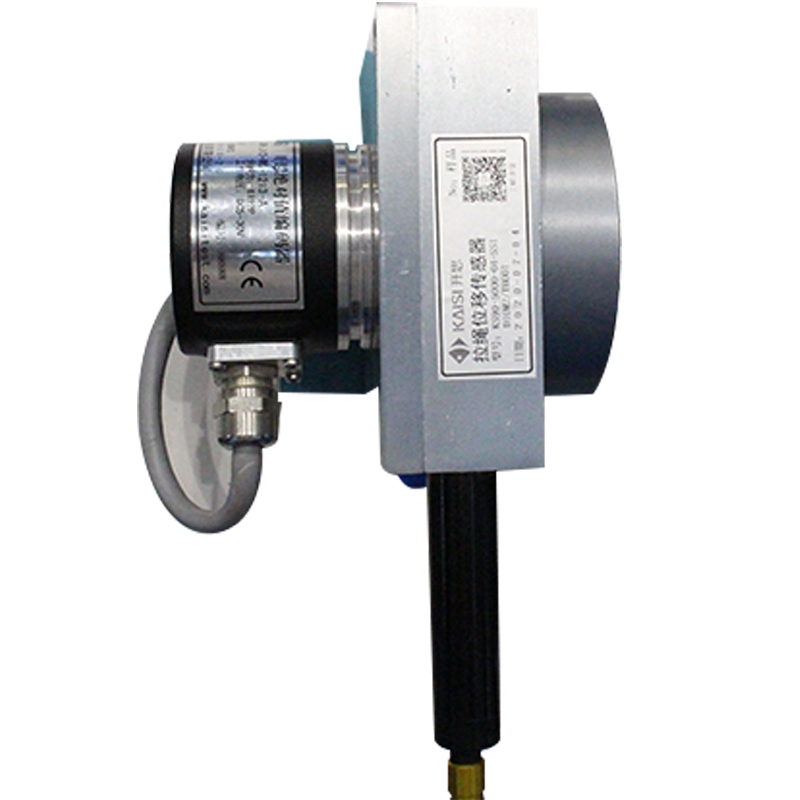

 位移传感器又称线性传感器，是一种属于金属感应的线性设备。传感器的作用是将各种被测物理量转化为电量。位移是运动过程中与物体方位移动相关的量，位移测量方法的范围相当广。位移传感器通常由应变式、电感式、差动变压器式、涡流式和霍尔传感器检查。大位移通常由感应同步器、光栅、容栅、磁栅等传感技术测量。

辨向原理

在实际应用中，位移有两个方向，即选择一个方向后，位移有正负之分，因此用光电元件测量莫尔条纹信号无法判断位移方向。要辨别方向，需要两个莫尔条纹信号，π/2相位差。将两个光电元件放在相距1/4条纹间隔的方位，得到两个相位差π/2的电信号u01和u02，整形后得到两个方波信号u01和u02。光栅正向移动时u01超前u0290度，反向移动时u02超前u0190度，可以通过电路识别来判断光栅的运动方向。

位移传感器因其易于完成数字化、精度高(目前分辨率蕞髙的可达纳米级)、抗干扰能力强、无人为读数错误、设备方便、使用可靠等优点，在机床加工、外观检查等行业得到了广泛应用。

细分技术。

随着测量精度要求的提高，位移传感器已经不能满足以栅距为单位的要求，因此需要采取适当的措施来细分莫尔条纹。所谓细分，就是在莫尔条纹信号改变的一个周期内宣布几个脉冲，以减少脉冲当量。如果在一个周期内宣布n个脉冲，测量精度可以提前n备，每个脉冲相当于原来栅距的1/n。由于细分后计数脉冲频率前进n倍，也称为n倍频率。

常用的细分方法有两种:

一，直接细分。将两个光电元件放在相差1/4莫尔条纹间隔的方向上，可以得到两个相位差90o的电信号，用反相器反相后可以得到四个相位差90o的交流信号。同样，在两莫尔条纹之间放置四个相距1/4条纹间隔的光电元件，也可以获得四个相位差90o的交流信号，完成四倍频细分。

二是电路细分。
